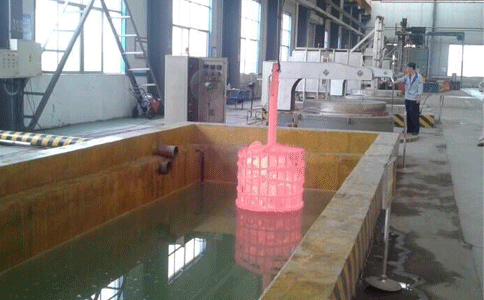

42CrMo是一種常用的合金結構鋼，具有良好的強度和韌性，廣泛應用于制造承受高負載的機械零件，如齒輪、軸、連桿等。為了充分發揮42CrMo的材料性能，需要進行適當的熱處理，其中淬火工藝是關鍵步驟之一。42CrMo熱處理淬火工藝流程1. 預熱：在加熱到高溫之前，通常需要進行預熱以減少溫差應力和變形。預熱的溫度通常在600-650°C，保溫時間為30-60分鐘。2. 加熱：將材料加熱到適當的奧氏體化溫度，42CrMo的奧氏體化溫度一般在840-880°C。加熱時間取決于工件的尺寸和加熱設備的性能，一般按照每毫米直徑或厚度保溫1-1.5分鐘計算。3. 保溫：在奧氏體化溫度下保溫一段時間，以確保整個工件均勻加熱，使碳和合金元素充分溶解到奧氏體中。4. 淬火：將加熱保溫后的工件迅速轉移到淬火介質中進行冷卻。42CrMo常用的淬火介質有水、油或空氣。水淬可以獲得最高的硬度，但變形和開裂的風險也最大；油淬可以減少變形和開裂，但硬度略低；空氣淬則更為溫和，適用于大尺寸或形狀復雜的工件。5. 冷卻：在淬火介質中冷卻至室溫，確保工件獲得所需的硬度和組織。淬火后的回火處理由于淬火后的42CrMo材料硬度高，脆性大，通常需要進行回火處理以降低硬度，提高韌性?；鼗饻囟群蜁r間的選擇取決于所需的最終性能。常見的回火工藝如下：低溫回火（150-250°C）：可以減少應力和脆性，但保持較高的硬度和強度，適用于要求高耐磨性的部件。中溫回火（350-500°C）：可以得到良好的綜合機械性能，適用于大多數承受沖擊和磨損的機械零件。高溫回火（500-650°C）：可以獲得最佳的韌性和一定的強度，適用于要求高韌性的部件。注意事項防止過熱和過燒：加熱溫度過高會導致晶粒長大，降低材料的機械性能。控制冷卻速度：冷卻速度過快可能導致開裂，過慢則可能得不到所需的硬度。避免表面脫碳：在加熱過程中，應采取措施防止表面脫碳，這會影響材料的表面硬度和耐磨性。熱處理工藝的優化需要根據具體的工件尺寸、形狀和所需的最終性能進行調整。通常需要通過實驗和經驗來確定最佳的工藝參數。恒鑫化工20年專業結的淬火劑生產廠家，熱處理應用經驗豐富，針對性地提供熱處理淬火系統設計、工藝等整體解決方案。如有熱處理技術問題，歡迎致電：0535-8015296。
